Resumen
TEC (Refrigerador Termoeléctrico) representa una tecnología de enfriamiento en estado sólido basada en el efecto Peltier, ampliamente adoptada en electrónica de precisión, dispositivos médicos y equipos industriales.
A diferencia de los sistemas de refrigeración mecánicos, los chips TEC utilizan uniones semiconductoras para crear diferencias de temperatura controladas mediante la aplicación de corriente continua, ofreciendo un funcionamiento libre de mantenimiento sin partes móviles.
Esta guía abarca los fundamentos de los chips TEC, especificaciones técnicas, estándares de cumplimiento y aplicaciones comerciales para tomadores de decisiones en adquisiciones B2B que buscan soluciones confiables de gestión térmica.
Comprender la tecnología TEC te ayuda a elegir sistemas de enfriamiento que equilibren rendimiento, eficiencia energética y operación a largo plazo en entornos industriales exigentes.

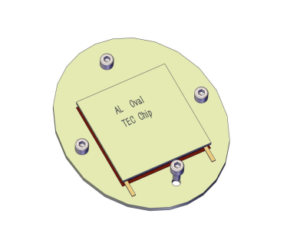

Comprensión de los fundamentos de la tecnología TEC
Definición y principio central de TEC
TEC significa Refrigerador Termoeléctrico, un dispositivo basado en semiconductores que convierte la energía eléctrica en un gradiente de temperatura mediante el efecto Peltier. Descubierto en 1834 por Jean Charles Athanase Peltier, este fenómeno ocurre cuando la corriente continua fluye a través de la unión de dos materiales conductores diferentes, provocando absorción de calor en una unión y liberación de calor en la unión opuesta.
En los módulos TEC, este proceso opera a nivel microscópico dentro de pastillas semiconductoras. Cuando los electrones pasan de un estado de baja energía en el material tipo P a un estado de alta energía en el material tipo N, absorben energía térmica del entorno circundante. Este calor absorbido luego se transporta a través de la red semiconductor y se expulsa en la unión del lado caliente. La eficiencia de esta transferencia de calor mediada por electrones depende del coeficiente de Seebeck de los materiales semiconductores, su conductividad eléctrica y sus propiedades de conductividad térmica.
La arquitectura de un chip TEC crea múltiples pares termoeléctricos conectados eléctricamente en serie y térmicamente en paralelo. Esta configuración amplifica el efecto de enfriamiento mientras mantiene requisitos de voltaje manejables. Los módulos TEC típicos contienen de 127 a 254 pares semiconductoras, aunque diseños especializados pueden incorporar menos o más dependiendo de las necesidades de aplicación.
Componentes clave de los módulos TEC
Los chips TEC modernos constan de cuatro elementos estructurales principales diseñados para una óptima transferencia de calor:
Pastillas semiconductoras:
Los elementos activos de enfriamiento están compuestos por pastillas semiconductoras alternadas de Teluro de Bismuto tipo P y tipo N (Bi₂Te₃). Las pastillas tipo P están dopadas con impurezas aceptoras, creando portadores de carga positiva (huecos), mientras que las pastillas tipo N contienen impurezas donadoras, produciendo portadores de carga negativa (electrones). Los módulos TEC de grado comercial suelen utilizar pastillas de 1,0-1,4 mm de sección transversal con alturas que varían entre 1,0 y 2,0 mm.
Sustratos cerámicos:
Placas cerámicas de alúmina de alta pureza (Al₂O₃) sirven como aislantes eléctricos y soportes estructurales tanto en el lado caliente como en el frío. Estos sustratos deben exhibir excelente conductividad térmica (20-30 W/m·K) manteniendo una resistencia eléctrica superior a 10¹⁴ Ω·cm. El espesor estándar de los sustratos varía de 0,6 mm a 1,0 mm, con tolerancias de planitud superficial inferiores a 0,05 mm para asegurar un contacto térmico óptimo.
Interconexiones eléctricas:
Tiras conductoras de cobre conectan las pastillas semiconductoras en serie, formando el circuito eléctrico completo. Estas interconexiones requieren un control preciso del grosor (típicamente 0,3-0,5 mm) para equilibrar la resistencia eléctrica frente a la tensión mecánica durante el ciclo térmico. El cobre de alta pureza (>99,9%) minimiza las pérdidas resistivas que de otro modo reducirían la eficiencia de enfriamiento.
Juntas de soldadura:
Aleaciones de soldadura de estaño-plomo o libres de plomo unen las pastillas semiconductoras a las interconexiones de cobre y a los sustratos cerámicos. Los módulos TEC modernos compatibles con RoHS emplean aleaciones SAC (Estaño-Ag-Cobre) con puntos de fusión alrededor de 217°C, proporcionando uniones mecánicas fiables mientras soportan rangos de temperatura de funcionamiento de -40°C a +80°C.
Especificaciones técnicas y parámetros de rendimiento
Parámetros críticos de rendimiento
La selección de módulos TEC requiere comprender cuatro parámetros fundamentales de rendimiento:
Capacidad de enfriamiento (Qmax):
Representa la capacidad máxima de bombeo de calor medida en vatios cuando la diferencia de temperatura (ΔT) es igual a cero. Qmax ocurre bajo condiciones específicas de corriente (Imax) y voltaje (Vmax). Por ejemplo, un módulo estándar de 40x40mm puede exhibir un Qmax de 50-70W, mientras que módulos de alto rendimiento de 62x62mm pueden alcanzar capacidades de enfriamiento superiores a 200W. Sin embargo, el rendimiento real de enfriamiento disminuye conforme aumenta ΔT.
Voltaje máximo (Vmax):
El voltaje de corriente continua necesario para alcanzar Qmax suele oscilar entre 12V y 28V para módulos estándar. En ensamblajes TEC de múltiples etapas, puede requerirse de 30 a 50V para accionar elementos de enfriamiento en cascada. Los requisitos de voltaje afectan directamente la selección de la fuente de alimentación y la complejidad de integración del sistema.
Coeficiente de rendimiento (COP):
Define la relación entre el calor bombeado y la potencia eléctrica consumida, expresada como COP = Qc/P, donde Qc es la potencia de enfriamiento y P es la potencia de entrada. Los módulos TEC comerciales suelen alcanzar valores de COP entre 0,3 y 0,8 en condiciones óptimas. El COP disminuye significativamente conforme aumenta ΔT, haciendo que la tecnología TEC sea más eficiente para aplicaciones que requieran diferencias de temperatura moderadas (ΔT < 40°C).
Diferencia máxima de temperatura (ΔTmax):
La mayor diferencia de temperatura alcanzable entre los lados caliente y frío bajo condiciones de carga térmica nula. Los módulos de una sola etapa suelen alcanzar ΔTmax de 65-75°C, mientras que las configuraciones de dos etapas pueden lograr 90-110°C, y ensamblajes especializados de múltiples etapas pueden superar los 130°C.
Especificaciones estándar de módulos TEC
| Tamaño del módulo (mm) | Qmax (W) | Vmax (V) | IMAX (A) | ΔTmax (°C) | Aplicaciones típicas |
|---|---|---|---|---|---|
| 15 x 15 | 5-8 | 3.8-4.2 | 2.0-3.0 | 67-70 | Diodos láser, óptica pequeña |
| 30 x 30 | 18-25 | 8.5-9.5 | 3.5-4.5 | 68-72 | Cámaras CCD, fibra óptica |
| 40 x 40 | 50-70 | 15.0-16.5 | 6.0-8.0 | 67-70 | Enfriamiento de CPU, instrumentos analíticos |
| 62 x 62 | 180-220 | 27.0-29.5 | 12.0-15.0 | 66-69 | Refrigeración industrial, equipos médicos |
Estándares de materiales y cumplimiento normativo
Las adquisiciones B2B requieren verificar las certificaciones de materiales y el cumplimiento regulatorio:
Cumplimiento RoHS:
La Directiva 2011/65/UE de la Unión Europea restringe sustancias peligrosas en equipos eléctricos. Los módulos TEC conformes eliminan las soldaduras a base de plomo, sustituyéndolas por aleaciones SAC u otras alternativas aprobadas. Los fabricantes deben proporcionar documentación de certificación RoHS que confirme el cumplimiento de los valores máximos de concentración: Plomo (0,1%), Mercurio (0,1%), Cadmio (0,01%), Cromo hexavalente (0,1%) y retardantes de llama restringidos.
Grados de material Teluro de Bismuto:
Los módulos TEC comerciales emplean Bi₂Te₃ refinado por zonas con niveles de pureza superiores al 99,5%. Para aplicaciones de alto rendimiento, se pueden especificar materiales con pureza de 99,9% para minimizar la resistencia eléctrica y maximizar el coeficiente de Seebeck. Los certificados de material deben documentar la orientación de la estructura cristalina, la concentración de portadores (típicamente 10¹⁹ cm⁻³) y el factor de mérito (valores ZT alrededor de 0,8-1,0 a temperatura ambiente).
Certificaciones de calidad ISO:
Los fabricantes reputados de TEC mantienen sistemas de gestión de calidad ISO 9001:2015, asegurando estándares de producción consistentes. Las aplicaciones en dispositivos médicos requieren certificación ISO 13485, mientras que los módulos de grado automotriz pueden necesitar cumplimiento IATF 16949. Estas certificaciones verifican la trazabilidad, el control de procesos y los protocolos de pruebas de fiabilidad esenciales para aplicaciones críticas.
Aplicaciones industriales y casos de uso
Gestión térmica en electrónica
Los chips TEC proporcionan control preciso de temperatura en aplicaciones donde los sistemas de enfriamiento mecánicos resultan poco prácticos:
Estabilización de diodos láser:
La estabilidad de longitud de onda de los láseres semiconductores depende del control de la temperatura de la unión dentro de ±0,01°C. Los módulos TEC mantienen temperaturas operativas constantes entre 15-35°C, evitando la deriva de longitud de onda en telecomunicaciones por fibra óptica, equipos de espectroscopia y sistemas láser médicos. Las implementaciones típicas utilizan módulos de 15x15mm o 30x30mm con controladores de temperatura en bucle cerrado que alcanzan una estabilidad de ±0,001°C.
Regulación térmica de CPU y GPU:
Las aplicaciones de computación de alto rendimiento generan flujos de calor localizados superiores a 100 W/cm². Si bien los disipadores refrigerados por aire son suficientes para la electrónica de consumo, los procesadores de servidores y los aceleradores de inteligencia artificial, estos dispositivos emplean cada vez más soluciones de enfriamiento con TEC mejoradas. Los sistemas híbridos combinan módulos TEC con bucles de refrigeración líquida, permitiendo un funcionamiento sostenido a velocidades de reloj más altas mientras reducen el throttling térmico.
Control de temperatura en sensores ópticos:
Los sensores de imagen CCD y CMOS presentan ruido de corriente oscura proporcional a la temperatura de operación. En aplicaciones de imagen científica, los sensores se enfrían hasta -20°C o menos mediante ensamblajes TEC de múltiples etapas, mejorando las relaciones señal-ruido entre 10 y 20 dB. Cámaras astronómicas, espectrofotómetros y sistemas de imagen hiperespectral integran rutinariamente soluciones personalizadas de enfriamiento TEC.
Equipos médicos y de laboratorio
Los sectores de salud e investigación aprovechan la tecnología TEC para una gestión térmica precisa:
Cicladores térmicos para PCR:
Los instrumentos de reacción en cadena de polimerasa requieren transiciones rápidas de temperatura entre 50°C, 72°C y 95°C con tiempos de ciclo inferiores a 30 segundos. Los cicladores térmicos basados en TEC eliminan los baños de agua calentada, ofreciendo tasas de rampa más rápidas (3-5°C/segundo) y una uniformidad de temperatura superior (±0,2°C en todos los pozos de muestra). Esta mejora de rendimiento reduce el tiempo total del ensayo entre un 30% y un 40% en comparación con sistemas convencionales.
Sistemas de conservación de muestras:
Los especímenes biológicos, reactivos y kits de pruebas diagnósticas requieren temperaturas estables de almacenamiento entre 2 y 8°C. Las neveras portátiles TEC ofrecen un funcionamiento silencioso y sin vibraciones, ideales para diagnósticos en el punto de atención y para investigación de campo. Las unidades de grado médico incorporan sistemas de respaldo por batería y registro de datos de temperatura para mantener la integridad de la cadena de frío durante el transporte.
Integración en dispositivos diagnósticos:
Los analizadores de sangre, plataformas de inmunoensayos e instrumentos de diagnóstico molecular integran módulos TEC en miniatura para cámaras de reacción sensibles a la temperatura. El factor de forma compacto (módulos tan pequeños como 7x7 mm) permite un control de temperatura en múltiples zonas dentro de instrumentos de banco con espacio limitado, soportando el procesamiento simultáneo de muestras a diferentes condiciones térmicas.
Criterios de selección para adquisiciones B2B
Ajustar las especificaciones TEC a los requisitos de aplicación
La selección efectiva de módulos TEC requiere un análisis sistemático de los requisitos térmicos:
Cálculo de la carga térmica:
Determine la disipación térmica total (Qc), incluyendo el consumo de energía del dispositivo, la ganancia de calor ambiente y márgenes de seguridad. Para sistemas cerrados, calcule Qc = Qdispositivo + (U × A × ΔT), donde U es el coeficiente global de transferencia de calor, A es el área superficial y ΔT es la diferencia de temperatura entre los ambientes ambiental y controlado. Seleccione módulos TEC con ratings Qmax entre 30 y 50% por encima de la Qc calculada para mantener la eficiencia bajo condiciones variables.
Consideraciones sobre la temperatura ambiente:
La capacidad de enfriamiento TEC disminuye conforme aumenta la temperatura del lado caliente. En aplicaciones en entornos de alta temperatura (>35°C ambiente), se requieren cálculos de derating. Por cada aumento de 10°C en la temperatura del lado caliente, espere una reducción de 15 a 20% en la capacidad de enfriamiento efectiva. En aplicaciones industriales, puede ser necesario utilizar módulos sobredimensionados o enfriamiento activo del lado caliente (aire forzado o líquido) para mantener el rendimiento.
Compatibilidad con fuentes de alimentación:
Alinee los requisitos de voltaje y corriente TEC con la infraestructura eléctrica disponible. Considere la corriente de arranque (típicamente 1,2 a 1,5 veces la Imax en estado estable) al dimensionar las fuentes de alimentación. Las aplicaciones que requieren control preciso de temperatura se benefician de fuentes de alimentación con capacidad PWM, permitiendo un control proporcional del enfriamiento en lugar de simples ciclos de encendido-apagado.
Rentabilidad y valor a largo plazo
La tecnología TEC ofrece ventajas económicas en perfiles específicos de aplicación:
Análisis de eficiencia energética:
Si bien los módulos TEC tienen un COP inferior al de los sistemas de compresión de vapor (0,3-0,8 frente a 2,0-4,0), destacan en aplicaciones de baja capacidad (<100 W de enfriamiento). Elimine pérdidas en standby del compresor, costos de gestión de refrigerantes y gastos de mantenimiento periódico. Para aplicaciones de servicio continuo, calcule el costo total de propiedad durante ciclos de vida de 5 a 10 años, incluyendo los costos de energía según tarifas locales.
Operación libre de mantenimiento:
La construcción en estado sólido de los TEC no contiene partes móviles, lubricantes ni refrigerantes consumibles. El tiempo medio entre fallos (MTBF) supera las 200.000 horas en condiciones nominales, frente a las 30.000-50.000 horas de los compresores mecánicos. Esta ventaja de fiabilidad reduce los costos de parada en aplicaciones críticas como infraestructuras de telecomunicaciones y diagnósticos médicos.
Comparación de vida útil:
Los sistemas TEC correctamente diseñados operan entre 10 y 15 años sin degradación de rendimiento, mientras que los sistemas basados en compresores requieren recargas de refrigerante, sustitución de rodamientos y eventual reconstrucción del compresor. Incluya los costos de reemplazo y los intervalos de servicio en el análisis del ciclo de vida total, especialmente en instalaciones remotas donde el acceso para mantenimiento resulta costoso.
Módulo de preguntas frecuentes
P1: ¿Cuál es la vida útil típica de un chip TEC en operación continua?
Los módulos TEC de alta calidad demuestran vidas útiles superiores a 200.000 horas (más de 22 años) en condiciones nominales. La vida útil real depende de la frecuencia de ciclos térmicos, la temperatura máxima de operación y la densidad de corriente. Las aplicaciones que mantienen temperaturas del lado caliente por debajo de 60°C y evitan ciclos rápidos de encendido-apagado logran la mayor vida útil. Los modos de falla suelen involucrar fatiga en las uniones soldadas en lugar de degradación del semiconductor, por lo que un diseño adecuado de la interfaz térmica es crucial para prolongar la vida útil.
P2: ¿Cómo se compara la eficiencia TEC con el enfriamiento tradicional por compresión de vapor?
Los módulos TEC alcanzan valores de COP de 0,3 a 0,8, frente a 2,0 a 4,0 para sistemas de compresión de vapor. Sin embargo, esta desventaja de eficiencia disminuye en aplicaciones que requieren capacidades de enfriamiento inferiores a 100 W, donde las ineficiencias del compresor y las limitaciones mínimas de capacidad reducen el rendimiento práctico. La tecnología TEC resulta más eficiente al considerar los costos de mantenimiento, gestión de refrigerantes y complejidad del sistema para aplicaciones de enfriamiento de precisión que requieren factores de forma compactos y operación sin vibraciones.
P3: ¿Pueden los módulos TEC operar en entornos industriales de alta humedad?
Los módulos TEC estándar requieren protección contra condensación cuando las temperaturas del lado frío caen por debajo del punto de rocío ambiental. En implementaciones industriales se utilizan carcasas selladas con cartuchos desecantes o con purga de aire seco a presión positiva. Los revestimientos conformales en sustratos cerámicos y conexiones eléctricas proporcionan protección adicional contra la humedad. Para entornos marinos o tropicales, especifique módulos con barreras de humedad mejoradas y verifique que el conjunto completo cumpla con la clasificación IP (Protección contra ingreso) de al menos IP65.
Conclusión
La tecnología TEC ocupa un nicho crítico en la gestión térmica moderna, ofreciendo enfriamiento preciso y libre de mantenimiento para electrónica, dispositivos médicos y sistemas industriales donde la refrigeración convencional resulta impracticable.
La arquitectura en estado sólido elimina la complejidad mecánica mientras proporciona una precisión superior en el control de temperatura, integración compacta y operación silenciosa. Los profesionales de adquisiciones B2B deben evaluar las soluciones TEC según los requisitos térmicos específicos de la aplicación, teniendo en cuenta el derating de capacidad de enfriamiento bajo condiciones reales de operación, la compatibilidad con la infraestructura de alimentación y el costo total de propiedad durante la vida útil extendida.
Con un diseño térmico y selección de módulos adecuados, los chips TEC ofrecen una gestión térmica confiable para aplicaciones industriales, médicas y de telecomunicaciones exigentes, con vidas útiles superiores a 200.000 horas.
La simplicidad inherente y la probada fiabilidad de esta tecnología la convierten en la opción preferida para el control preciso de temperatura en instalaciones con espacio limitado y críticas para la misión, que requieren décadas de rendimiento libre de mantenimiento.
